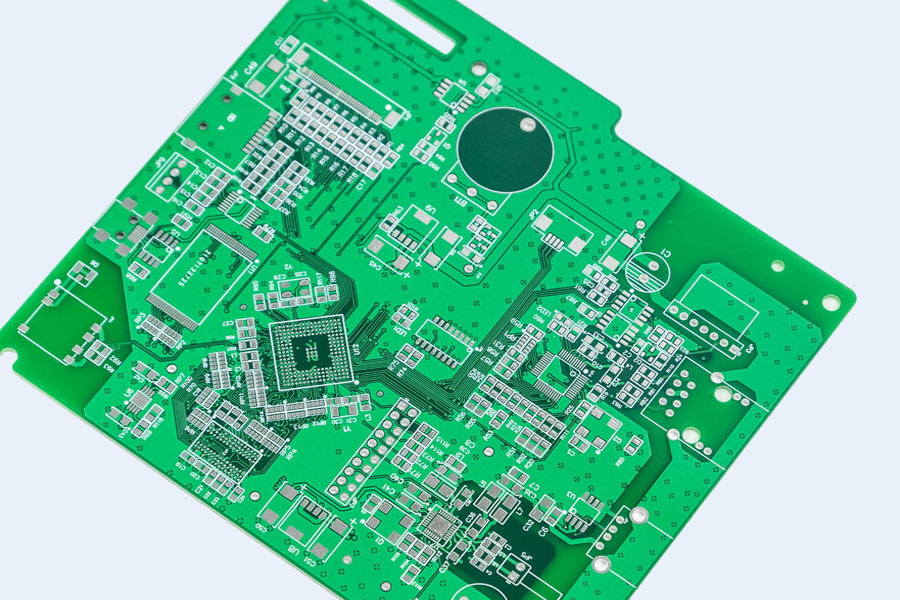

PCB線路板打樣廠家通常是通過以下幾個要點來進行打樣價格核算：

1、PCB板打樣基材選擇：印制線路板用到的基材有：化鋁陶瓷電路板，氮化鋁陶瓷電路板，鋁基板，高頻板，厚銅板，阻抗板，超薄線路板等，基材等級越高制作成本相對越高。

2、表面處理方式：PCB打樣常見的表面處理工藝有：噴錫(HASL，hot air solder leveling 熱風平整)、OSP(防氧化)、化學沉金(ENIG)、電鍍金等等，當然，特殊應用場合還會有一些特殊的PCB表面處理工藝，基中沉金/鍍金比噴錫板價格要高些。

3、板厚及層數：常見PCB板厚規格有0.2/0.4/0.6/0.8/1.0/1.2/1.4/16/2.0...等，其中1.0-1.6mm為規格板厚，板子越厚價格越貴，常見層數可大致分為單面板、雙面板、多層板，單面板多數應用于消費類電子產品，制造成本較低，雙面板應用比較廣泛，很多領域都有運用到，多層板包括四層板、六層板、八層板等,有些制板廠制程能力甚至可達到40或60層，多層板是指兩層以上的導電圖形層與其間的絕緣材料以相隔層壓合而成，具間導電圖形按要求互連的PCB板，多層板大多應用于比較精密電子產品上，例如:航空、工控、軍工等高科技產品。

4、PCB板內外層銅厚：PCB銅厚一般分為1OZ(35um)、20Z(70um)、 3OZ(105um)， 一般信號1.0oz就足夠了，像開關電源板走大電流的一般采用2oz即可，當然還有更厚的，具體要看你的板應用于什么產品上面。

5、打樣面板面積越大，成本越高。

以上是關于PCB線路板打樣廠家成本計算方法，大致總結為：原材料、表面處理、板厚、層數、銅厚、交期等幾個方面。
