車載線路板

發布時間：2020年11月04日　　瀏覽量：次

板材：FR-4-S1000
板厚：1.6mm
層數：雙面板
尺寸：83.6＊39mm
最小孔徑：0.274mm
線寬/間矩：0.176mm
銅箔厚度：0.168mm
表面處理：無鉛噴錫
阻焊/字符：綠油白字

Tags：車載電路板,車載PCB

產品符合:

產品細節圖

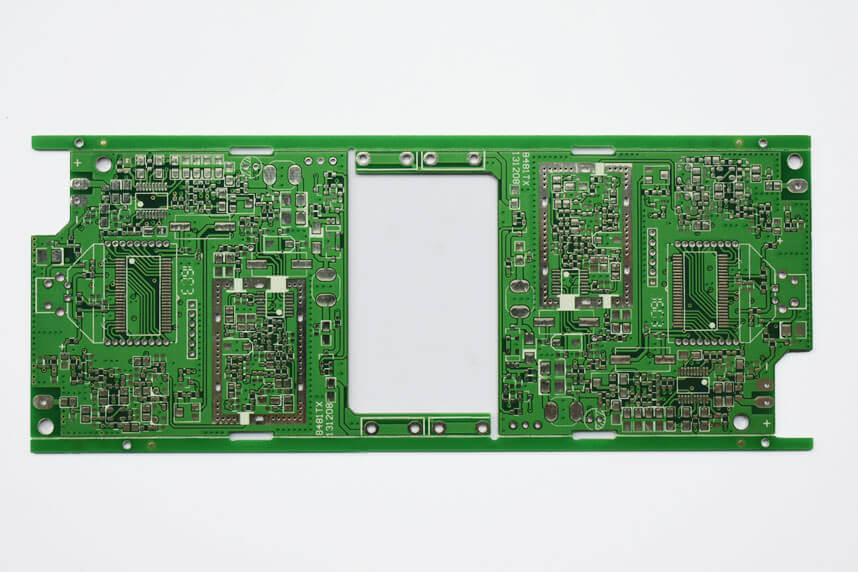

｛車載電路板-正面圖1*2拼版,工藝邊加5mm｝車載pcb板

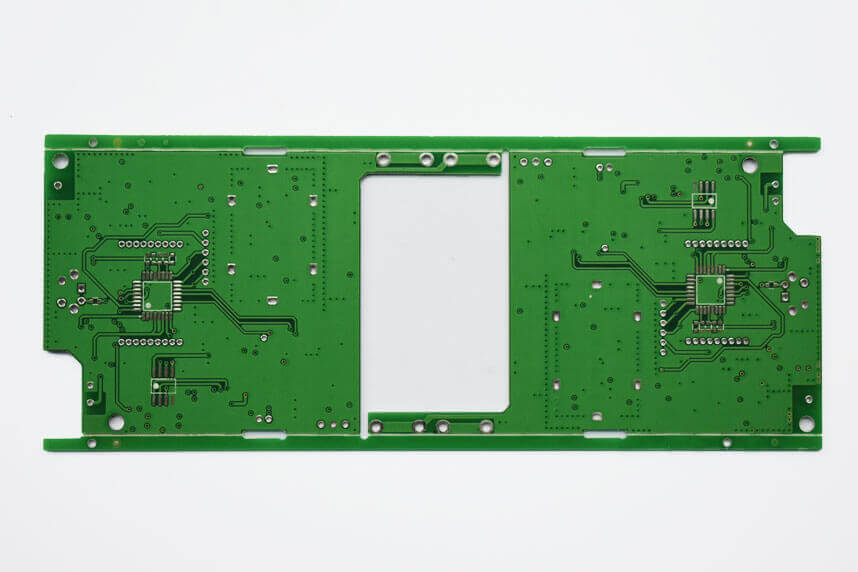

｛車載電路板-背面圖｝

　　車載線路板可簡稱"汽車板",車載PCB電路板設計難點:空間有限，單板涉及到的功能又較多，數字、模擬、射頻混合，布局較難。布線設計時需考慮瞬變電壓，靜電干擾;車載電路板特點：尺寸縮小、層數減少;內層多布線空位;減少錫橋短路風險;先進的熱微孔。

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開 路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
