什么是PCB阻焊

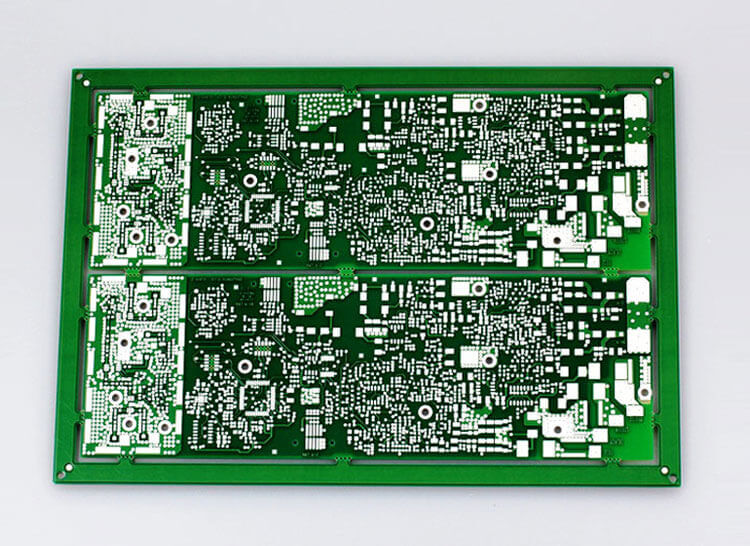

　　所謂PCB的阻焊簡稱SM，PCB線路制造完成后通常要印阻焊，因?yàn)榫€路板通常用的油墨顏色為綠色，占PCB行業的90%以上，因此"阻焊"同時也被稱為"綠油"。

　　PCB阻焊具有什么作用：

　　阻止焊接時線路焊盤橋接短路，減少非焊接區域的焊錫損耗，提供永久性的電氣環境和抗化學防護層，防止板面受潮和外來?yè)p傷。PCB阻焊橋的作用就是防止焊接時焊料流動，防止器件連錫短路等。阻焊油墨從感光性能來區分的話分為感光性油墨和非感光性油墨，我們常用的為感光性油墨。　　

　　PCB阻焊生產工藝流程：

　　通常PCB阻焊油墨顏色為綠色，其它顏色的油墨有白色，黑色，藍色，紅色，紫色和黃色等。根據制作時的難易程度，我們把它分為：常用級為綠色，黑油為最難操作級，這兩種油墨顏色以外的我們叫雜色油墨。

　　在開始阻焊的DFM案例之前，我們先來了解以下幾個基本常識，開窗，也就是PCB成品以后板上露銅的部分，即不蓋油墨部分。蓋線，蓋線指阻焊油墨蓋住線路部分的大小及多少。阻焊開窗過大，蓋線距離過小在生產過程中就會造成露線亮銅。開通窗，就是兩個焊盤中間沒有印上阻焊油墨。

　　PCB阻焊橋也稱綠油橋，就是元件的一個開窗到另一個開窗之間的綠油就是阻焊橋，一般指比較密集的IC.常為了防止焊接連錫短路，我們都要保證焊盤的阻焊橋。
