PCB阻抗板,多層阻抗線路板,低阻抗多層電路板

發布時間：2020年10月21日　　瀏覽量：次

板材：生益S1165
板厚：1.6mm
層數：多層板
尺寸：72.6＊72.6mm
最小孔徑：0.17mm
線寬/間矩：0.1＊0.1mm
銅箔厚度：1/1/1/1oz
表面處理：OSP抗氧化
阻焊/字符：綠油白字

Tags：多層阻抗電路板,多層阻抗pcb

產品符合:

產品細節圖

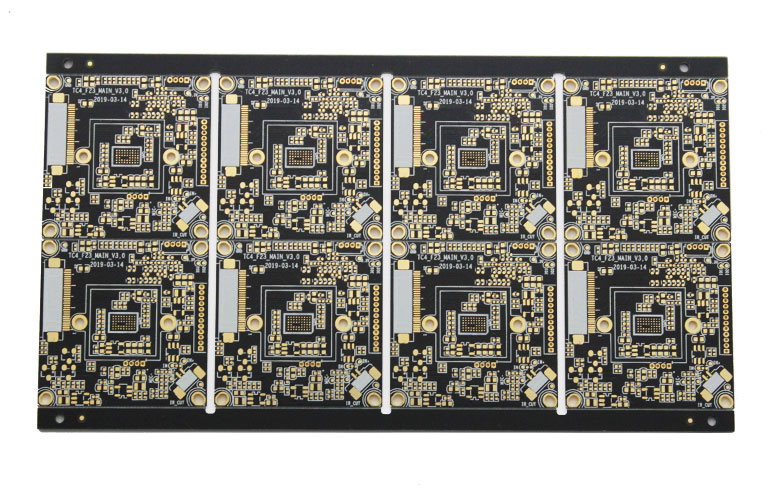

多層阻抗PCB線路板

{多層阻抗線路板-正面拼版圖2*4工藝邊5mm}

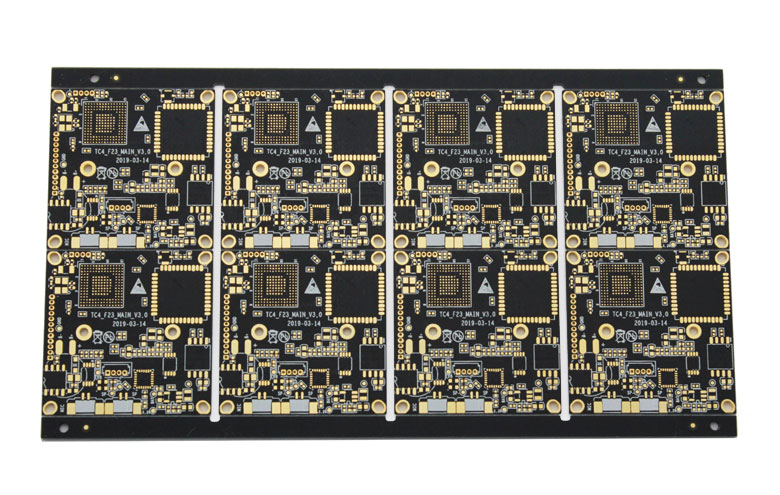

多層阻抗PCB電路板

{多層阻抗線路板-背面圖}

多層阻抗PCB

{多層阻抗線路板-細節圖}

多層阻抗線路板優選羅杰斯ROGERS基材,阻抗定義1.阻擋抵抗。2.在電路中對于交流電流顯見的反抗、它類似于對直流電流的實際電阻、并且等于有效電動勢對有效電流的比值。

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
